最新PEEK齿轮加工方案--高强度、耐磨塑料齿轮

发布时间：2025-04-17 15:09:38 发布人：admin

塑料齿轮正朝着更大尺寸、更复杂的几何形状发展。随着使用工况条件的苛刻，普通塑料齿轮依然满足不了需求，其中高性能特种工程塑料PEEK齿轮发挥着重要作用，如今，PEEK齿轮被广泛应用于新能源汽车，无人机，精密电子、人形机器人等精密传动装置，用于传递扭矩和运动形式。

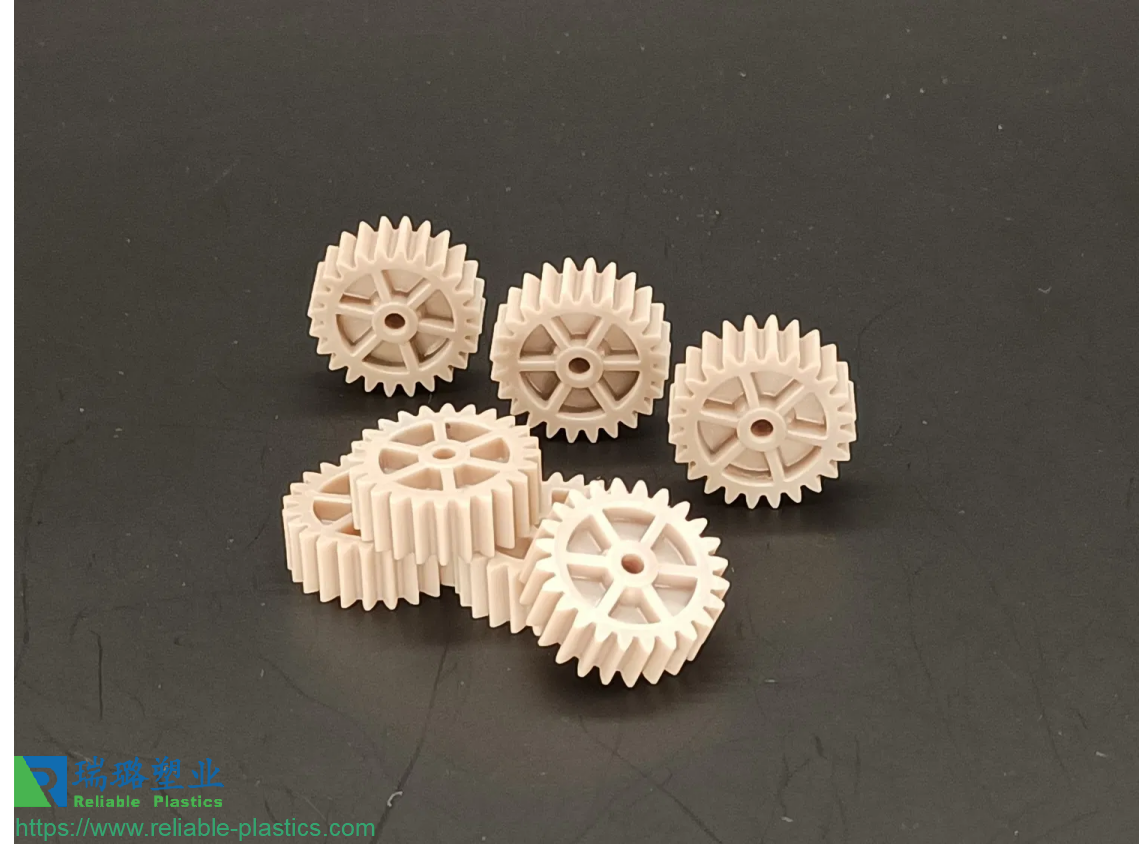

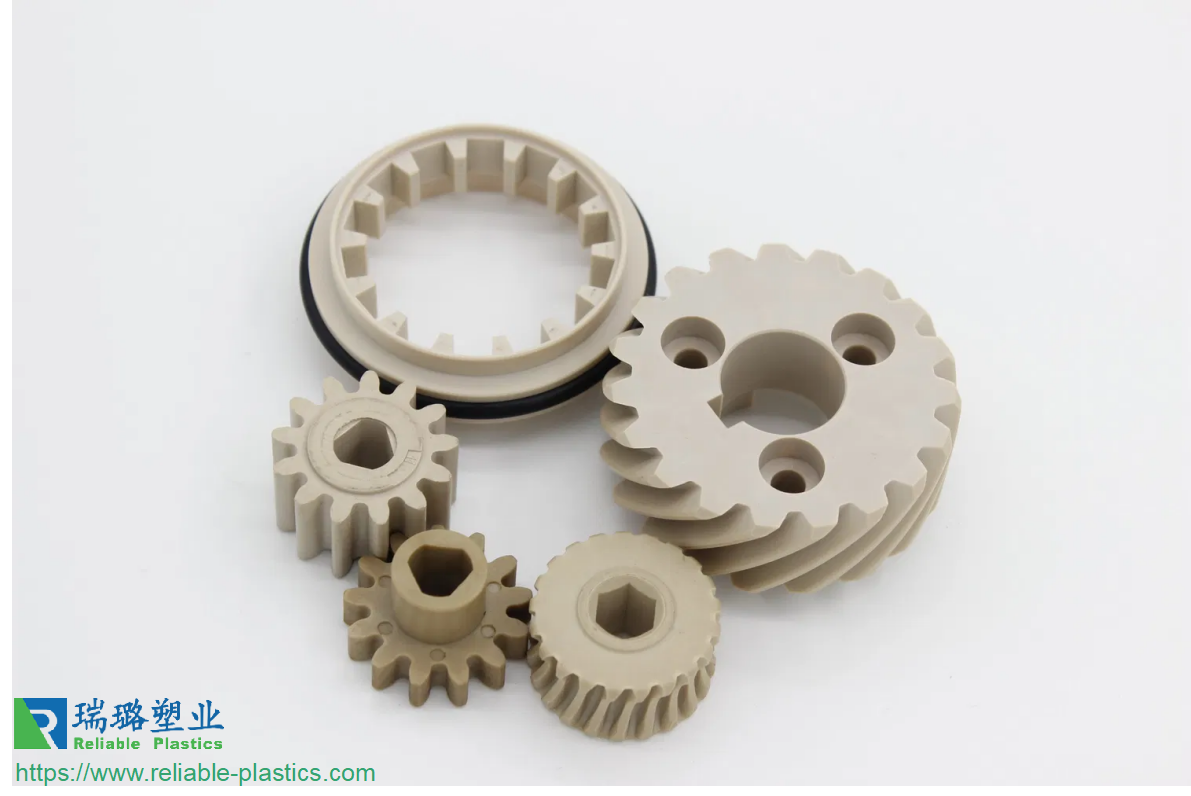

PEEK齿轮的应用进一步延伸，在不同的传动装置中，不同形式的PEEK齿轮组件也被设计开发出来。如：PEEK斜齿轮、PEEK直齿轮、PEEK双联齿轮、PEEK蜗轮蜗杆、PEEK倒锥齿轮等等。精密注塑齿轮代替了传统的金属齿轮，得益于他的轻量化、自润滑、耐磨、高强度等特性。这些特点打破了常规齿轮使用的限制，但是如何实现这些复杂化、大尺寸又或者是微型精密PEEK齿轮的加工，也是需要考虑的问题。

PEEK齿轮注塑加工难点

1. 大尺寸高强度PEEK齿轮加工

PEEK齿轮可通过注射成型实现大尺寸、高精度和高强度，这是其发展的重要推动力。瑞璐塑业的注塑工程师与模具部门进行工艺优化，使得PEEK齿轮既能最大化传递功率，又能最小化传动误差和解决齿轮运行噪音，这要求齿轮的同心度、齿形等特性具备高加工精度。

某些PEEK斜齿轮可能需要复杂的分模动作，而另一些则需在较厚部位设置型芯齿以减少收缩。尽管许多注塑专家已能利用新型聚合物材料、设备和工艺生产新一代塑料齿轮，但如何适配这类高精度产品仍需进行持续的工艺优化。

2. 控制难点

高精度的PEEK齿轮成型加工需使用配备加工控制单元的注塑机，通过复杂参数窗口控制温度、压力等变量以成型精密齿轮。或在模腔中设置温压传感器，以提升一致性和可重复性。

齿轮尺寸易受环境温度波动影响（如开门或叉车经过），因此需严格管控成型区域条件，包括稳定电力、温湿度控制干燥设备、恒气流冷却装置等。某些情况下，自动化技术被用于以重复动作取出齿轮并转移至冷却单元。

3.PEEK齿轮关键成型冷却步骤

高精度的PEEK齿轮注塑成型比普通注塑更关注细节与测量技术。模具必须确保每次成型的温度和冷却速率一致。常见问题包括齿轮对称冷却和多模腔一致性控制。精密peek齿轮模具通常不超过4腔，早期模具甚至仅单腔生产。

精密PEEK齿轮需采用中心浇口进胶，多浇口易导致熔接线、压力分布不均和收缩差异。对于玻纤增强材料，多浇口可能引发径向纤维排列，导致偏心碰撞。专家需基于设备、设计、材料延展性和工艺条件，控制齿槽变形并获得均匀收缩。成型时需精准控制模面温度、注射压力和冷却过程，其他关键因素包括壁厚、浇口尺寸与位置、保压参数、流速及内应力控制。

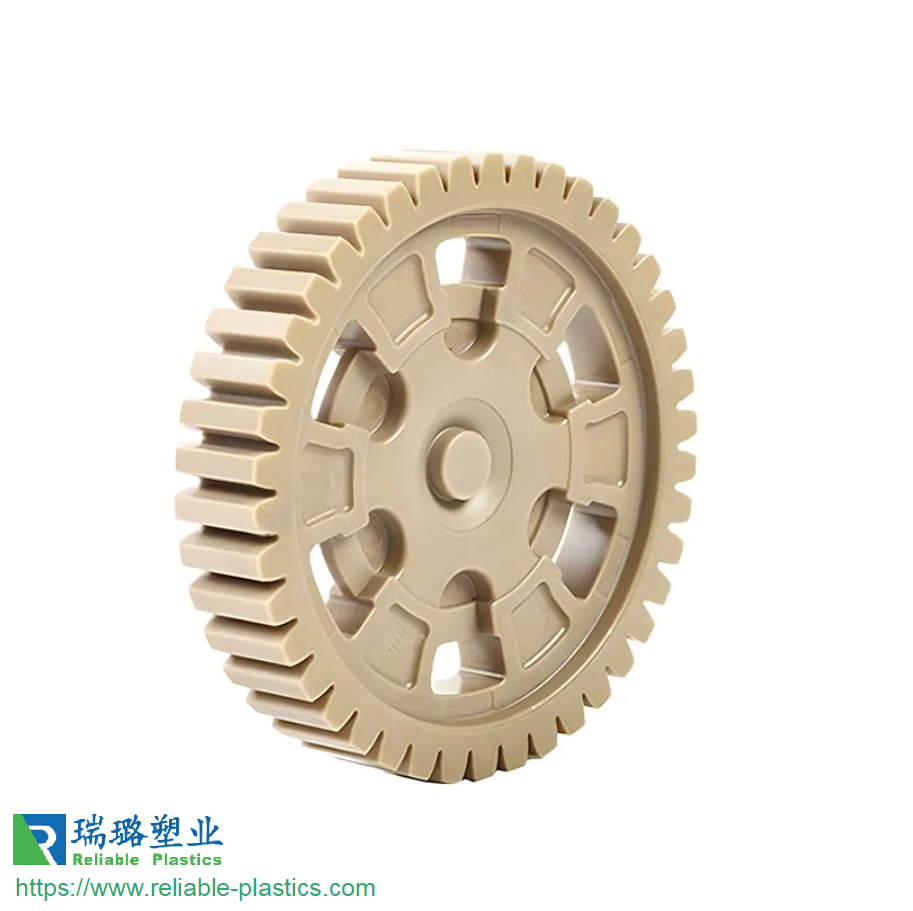

常见PEEK齿轮类型包括直齿、圆柱蜗杆和斜齿轮，几乎所有金属齿轮均可由PEEK注塑齿轮替代。PEEK斜齿轮成型时需旋转齿部部件，PEEK蜗杆则通过旋转脱模或多滑块机构顶出，后者需高精度操作以避免分模线瑕疵。

4.新注塑工艺优化

先进的PEEK齿轮成型方法已经用于批量生产中。例如二次注塑法通过在轮轴与齿部间设计弹性体，可降低运行噪音并吸收振动；轮轴可与其他自润滑复合材料结合重塑。气体辅助注塑和注压成型也被研究用于提升齿部质量、整体精度并降低内应力。

除齿轮本身外，结构设计也需重视。PEEK齿轮轴需线性对中以保证负载和温度变化下的直线运行，因此需采用PEEK+玻纤增强或矿物填充聚合物确保机械强度。

5. PEEK齿轮精密注塑的优势

与金属齿轮相比，PEEK齿轮在成本、设计自由度、加工效率上优势显著。其一体成型能力可制造内齿轮、蜗轮组等复杂结构，且免二次加工使成本降低50%-90%。塑料更轻、耐腐蚀，能通过形变吸收冲击载荷并分散局部应力。
